エンコーダの校正について

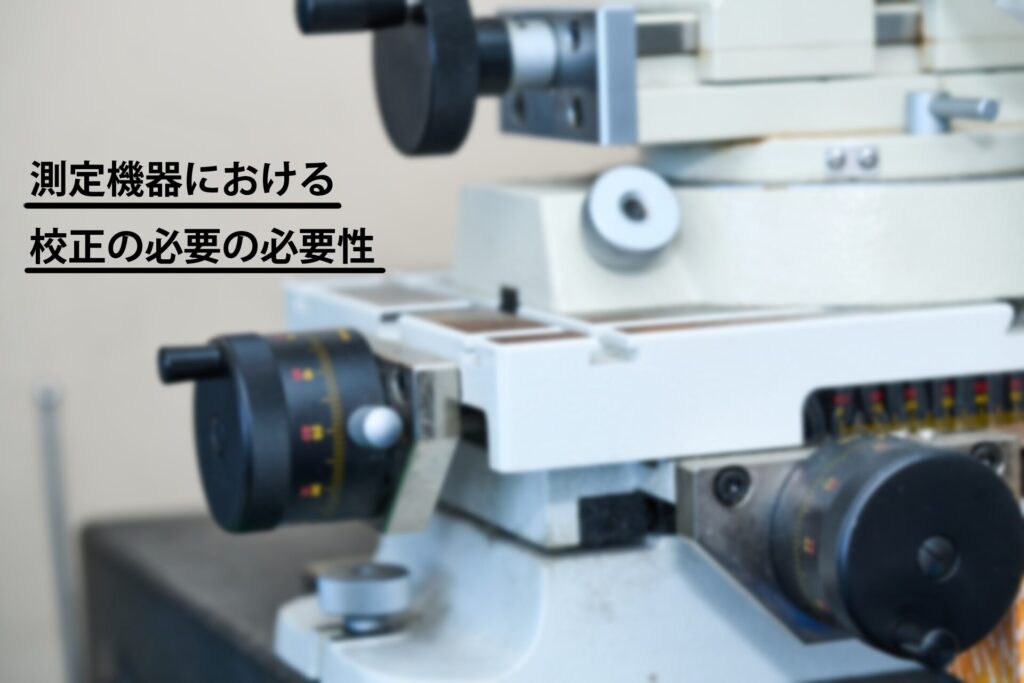

○測定機器における校正の必要性

各計測器や測定器はさまざまな種類の精密部品で構成されておりそれらの部品は気温や湿度など、環境の変化によってわずかに膨張や縮小が見られることがあります。
こうした微少な変形の積み重ねは経年変化として測定に影響を与え、測定結果に本来の値とは異なる「誤差」として表れます。

この「誤差」の有無、具合を確認するために定期的な点検作業が必要です。

長く使えばさまざまな場所が劣化し、正しい値を示さなくなることがあります。
明らかな故障がなく作動していたとしても、調整が狂ってしまったり測定部が接触で摩耗してしまったりすれば、正確な測定値が得られない場合があります。

そこで必要になるのが、測定機器の「校正」です。

校正とは、使用している実機が正しく測定できているかを確認する作業です。
実機の値と標準機の値を比較し、差異（ズレ）を把握します。

校正によって調整が必要であると判断された場合は、修理やメンテナンスが行われます。
正しく測定できない測定機器を使っていては、製品の品質を保つことができません。

社内での検査を通っても、納品先の検査で不良品と見なされれば、会社の信用を大きく損なう事態となります。
定期的な校正作業で測定値の精度を保つことにより、自社の製品の品質は間接的に保障されます。
測定機器の校正は、製造業において疎かにしてはならない重要な作業といえます。

なお、校正と修理はセットではありません。

校正＝定期検診、修理＝治療というイメージで別々のものです。
校正依頼でいただいた製品に何らかの不具合が発見された場合、その段階で修理するか返却するかお客様に確認のご連絡をさせていただきます。
この際の費用は校正証明書発行とは別途請求されるのであらかじめご了承ください。

校正のタイミングについて

校正作業をいつ、どの程度の間隔で行うかについては、明確な決まりがありません。

ISO9001の「監視機器及び測定機器の管理」の項目においては、定められた間隔または使用前に行うこと、そして国際または国家計量標準にトレーサブル（追跡可能）な計量標準に照らし合わせて行うことが示されていますが、校正作業の間隔については明記されていません。

弊社の場合、1〜2年ごとの校正を推奨しております。
絶えず通電している場合3～5年で10％の光量が劣化してきますので万全を期すのであれば5年ほどでの製品交換をお勧めします。

測定頻度が高く、精度の基準も厳しい製品に使用するものならば、安全や品質を担保する必要もあります。
測定機器の使用頻度や使用環境、作業工数や人員、コストなどを考えながら、自社製品の品質管理として問題ないと判断できる期間を定めることが重要です。

校正により発行される校正証明書について

測定機器の校正は、ただ実施すれば良いわけではなく、校正結果が有効である根拠を示すことが重要です。
校正結果の有効性が立証できなければ、品質保証を担うことができません。
対外的に有効な校正が成立する要件としては、以下のことが挙げられます。

・資格認定された校正員により定期的に校正が実施されている

・校正に使用する標準機のトレーサビリティ（追跡可能性）が確立されている

・手順が手順書により明確になっている

・校正を証明する記録がある

上記の要件を満たした校正業務が行われたことを証明するものとして、校正証明書類があります。
弊社で発行している校正証明書関連書類には、校正証明書や検査成績書トレーサビリティ体系図などがあります。

各種サンプル

（サンプルのためぼかしが入っております。）

校正発行対応表

	校正証明書	試験成績書	トレーサビリティ証明書
インクリメンタル エンコーダ	○	○	○
ワイヤーインクリ	○	○	○
ローラエンコーダ	○	○	○
パラレルアブソ	○	○	○
シリアルアブソ	×対応していません	○	○
ワイヤーアブソ	○	○	○

校正依頼に関する質問

Q. 購入後の製品を校正したい場合はどうしたら良いですか？

A. 購入後の製品を校正する場合は弊社町田工場宛に製品をお送りください。
ただし、送付いただくエンコーダにコネクタがついている場合コネクタの受け側になる検査治具を付けて送付ください。 　
検査治具がない場合はケーブルをコネクタ接続部分より前で切断ください。

なお、精度不良などにより校正が行えなかった場合は別途担当者と打ち合わせ願います。

【マイクロテック・ラボラトリー株式会社　町田工場】
〒194-0023
東京都町田市旭町3-20-28
042-746-0123
営業部宛

Q. エンコーダを安心して使用するための目安や方法はありますか？

A.
【寿命について】 設計上の耐用年数については、ＬＥＤもしくは軸受けの経年劣化によるものでご使用環境に依存致します。
　　　　　　　　
【交換推奨時期について】推奨としては2年となります。

ちなみに、使用環境にもよるので全製品の目安ではないことにご留意ください。
使用温度、通電時間に影響されますが、絶えず通電している場合3～5年で10％の光量が劣化していきます。
性能には全く問題ない範囲ではございますが、その前の1～2年で交換もしくは校正依頼をされると、信頼性の高い性能を維持できます。

その他の書類について

校正関連文書以外の書類発行依頼につきましてもお問い合わせフォームからご連絡ください。
