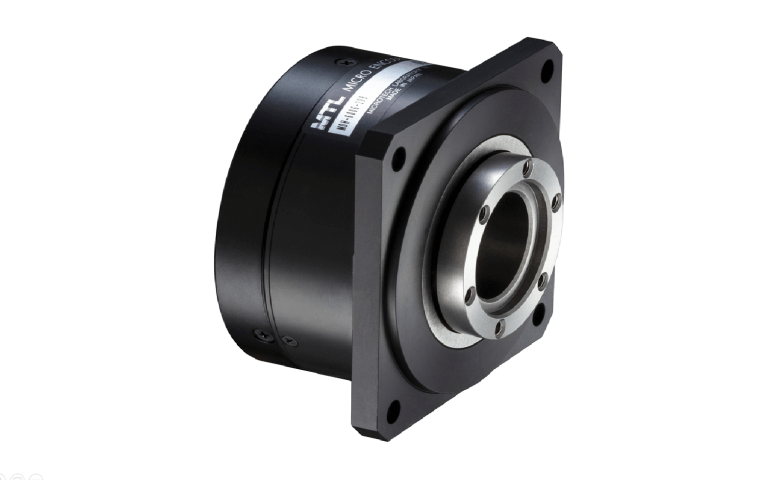

仕様・性能について
| 胴径 | φ60mm |
| 胴長 | 31.5/37.5/43.5mm |
| 最大トルク | 1.1/2.1/2.7N･m |
| 最高速度 | 300rpm |
| 標準分解能 | 2,000,000P/R(4逓倍後)、20bit |
| 中空径 | φ20mm |
| 型式 | MD－6006 | MD－6012 | MD－6018 |
| L1寸法 | 31.5 | 37.5 | 43.5 |
外形寸法図
MDH-60
速度・トルク特性例
MDH-6006
MDH-6012
MDH-6018
| 単位 | MDH-6006 | MDH-6012 | MDH-6018 | |
| 供給電圧（ドライバ入力） | DCV | 24(※1)/48 | ||
| 最高回転速度(※2) | rpm | 300 | ||
| 定格回転速度 | rpm | 300 | ||
| 瞬時最大トルク | Nm | 1.1 | 2.1 | 2.7 |
| 連続ストールトルク | Nm | 0.29 | 0.58 | 0.77 |
| 連続定格トルク | Nm | 0.29 | 0.58 | 0.77 |
| 瞬時最大出力 | W | 25 | 51 | 77 |
| 瞬時最大パワーレート | kW/s | 15 | 46 | 83 |
| 瞬時最大電流 | Arms | 11.1 | 13.7 | 16.6 |
| 連続定格電流(※3) | Arms | 3 | 2.9 | 3.2 |
| 等価誘起電圧定数 | V/krpm | 11 | 19 | 26 |
| 等価トルク定数(at25℃) | Nm/Arms | 0.1 | 0.2 | 0.24 |
| 線間電機子抵抗(at25℃) | Ω | 1 | 1.5 | 1.3 |
| 線間電機子インダクタンス | mH | 0.9 | 1.1 | 1.1 |
| ロータ磁極数 | P | 16 | ||
| エンコーダ標準分解能 | P/R | インクリメンタル:2,000,000(4逓倍後)(※4) アブソリュート：1,048,576(20bit) | ||
| 慣性モーメント J=GD2/4 | kg･cm^2 | 0.31 | 0.42 | 0.53 |
| 許容ラジアル荷重Fr | Ｎ | 320 | ||
| 許容アキシャル荷重Fa | N | 160 | ||
| 許容モーメント | Nm | 8.3 | 10.1 | 11.9 |
| 往復時繰り返し位置決め精度 | パルス | ±1 | ||
| 質量 | kg | 0.37 | 0.46 | 0.55 |
| 推奨ドライバ | MC-200-7220 / MC-200C-6018 | |||
| 基準ヒートシンク | 200×200×10 A5052 | |||
- : 24Vでご使用される場合は瞬時最大トルクが変わりますので、お問い合わせください。
- : ご希望の回転速度がありましたらお問い合わせください。
- 連続定格電流は、周囲温度40℃において、基準ヒートシンクをモータに取付て測定したときの値です。
- 500,000、640,000、1,000,000、1,280,000、2,500,000、2,560,000の中から分解能の変更が 可能です(何れも4逓倍後)。また、分解能により最高回転速度が変化します。計算式：3MHz/4逓倍前分解能×60=○○[rpm] ただし、ドライバ入力電圧値＞等価誘起電圧定数×1.5の場合による
駆動ドライバ
| メーカ | ドライバ(アンプ)型式 | インターフェイス | 電源 | 特徴 |
| MTL | MC-200-7220A | パルス列、USB | DC24/48V | 小型汎用 |
| MC-200-7220D | SPI通信、USB | DC24/48V | 小型汎用 | |
| MC-200C-6018D | SPI通信、USB | DC24/48V | 超小型 | |
| パナソニック | MMDHT2B09NL1 | RTEX | DC48V | 小型 |
| MCDLT35NM | RTEX | AC200V | 多機能タイプ | |
| MCDLT35BM | EtherCAT | AC200V | 多機能タイプ | |
| 三菱電機 | MR-J4W2-0303B6-MX940J〇〇 | SSCNETⅢ/H | DC48V | 2軸一体型 |
| MR-J4-40A-RJJ001 | パルス列 | AC200V | コラボ専用 | |
| MR-J4-40B-RJJ001 | SSCNETⅢ/H | AC200V | コラボ専用 |
- : 三菱電機社、パナソニック社のアンプは弊社より販売はしておりません。各社代理店にご相談ください。
- : 三菱電機J4コラボはインクリメンタルエンコーダのμDDモータのみ対応可能です。
コネクタケーブル・接続オプション
| MC-200-7220A(※1)/MC-200-7220D/MC-200C-6018D(※2) | ||
| 仕様 | 型式 | ケーブル長 |
| 電源用コネクタケーブル | CN1ケーブル(4.2)1M-TE | 1.0m |
| モータ線延長コネクタケーブル | CN2屈曲ケーブル(4.2)0.7M | 0.7m |
| CN2屈曲ケーブル(4.2)2.7M | 2.7m | |
| CN2屈曲ケーブル(4.2)4.7M | 4.7m | |
| エンコーダ線延長コネクタケーブル | CN3屈曲ケーブル(4.2)0.7M | 0.7m |
| CN3屈曲ケーブル(4.2)2.7M | 2.7m | |
| CN3屈曲ケーブル(4.2)4.7M | 4.7m | |
| miniUSBケーブル | CN5ケーブル | 1.0m |
| パナソニック MMDHT2B09NL1 | ||
|---|---|---|
| 仕様 | 型式 | ケーブル長 |
| モータ線延長コネクタケーブル | CN2屈曲ケーブル(4.2)0.7M | 0.7m |
| CN2屈曲ケーブル(4.2)2.7M | 2.7m | |
| CN2屈曲ケーブル(4.2)4.7M | 4.7m | |
| モータ線変換コネクタケーブル | CN2屈曲ケーブル(4.2)0.2M-TE(M枠) | 0.2m |
| エンコーダ線延長コネクタケーブル | CN3屈曲ケーブル(4.2)0.7M | 0.7m |
| CN3屈曲ケーブル(4.2)2.7M | 2.7m | |
| CN3屈曲ケーブル(4.2)4.7M | 4.7m | |
| エンコーダ線変換コネクタケーブル | CN3屈曲ケーブル(5.6)0.2M-JST(MINAS) | 0.2m |
| miniUSBケーブル | CN5ケーブル | 1.0m |
| パナソニック MBDLT45NM/MBDLT45BM | ||
| 仕様 | 型式 | ケーブル長 |
| モータ線延長コネクタケーブル | CN2屈曲ケーブル(4.2)0.7M | 0.7m |
| CN2屈曲ケーブル(4.2)2.7M | 2.7m | |
| CN2屈曲ケーブル(4.2)4.7M | 4.7m | |
| モータ線変換コネクタケーブル | CN2屈曲ケーブル(4.2)0.2M-(CF) | 0.2m |
| エンコーダ線延長コネクタケーブル | CN3屈曲ケーブル(4.2)0.7M | 0.7m |
| CN3屈曲ケーブル(4.2)2.7M | 2.7m | |
| CN3屈曲ケーブル(4.2)4.7M | 4.7m | |
| エンコーダ線変換コネクタケーブル インクリメンタルエンコーダの場合 | CN3屈曲ケーブル(5.6)0.2M-JST(MINAS) | 0.2m |
| エンコーダ線変換基板ユニット アブソリュートエンコーダの場合 | MFC-10P | 0.2m |
| miniUSBケーブル | CN5ケーブル | 1.0m |
- : MC-200-7220AのCN4コネクタ・ケーブルはユーザにてご用意願います。(コネクタ型式：10136-3000 PE)
- : MC-200CのCN1/CN4コネクタケーブル、CN2/CN3の変換コネクタケーブルは付属致します。
オプション使用例
MC-200-7220A
MC-200-7220D
MC-200C-6018D
