中空軸タイプから選ぶ
MEシリーズ（インクリメンタル式ロータリーエンコーダ） ▼
| 型式 | 仕様 | 製品図（クリックで製品詳細ページへ） |
|---|---|---|

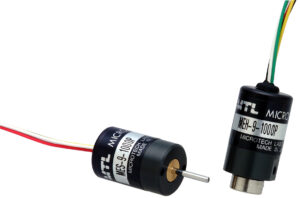

| MEH-9-P | 外径：φ13.5mm 高さ21.5mm 中空径φ3 分解能32~16,000P/R |
 |

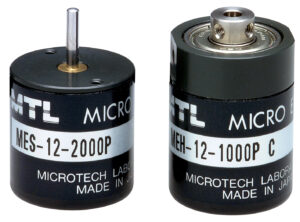

| MEH-12-P | 外径：φ20mm 高さ25mm 中空径φ3 分解能60~32,768P/R |
 |

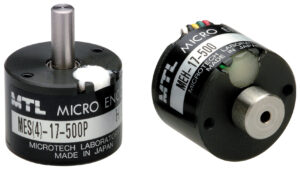

| MEH-17-P | 外径：φ20mm 高さ15mm 中空径φ2 分解能100~500P/R |
 |

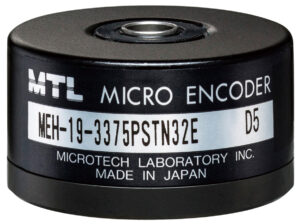

| MEH-19-P | 外径：φ30mm 高さ18mm 中空径φ5 分解能3375~108,000P/R |
 |

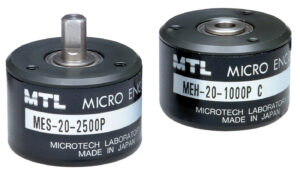

| MEH-20-P | 外径：φ32mm 高さ22mm 中空径φ5(4あり) 分解能40~144,000P/R |
 |

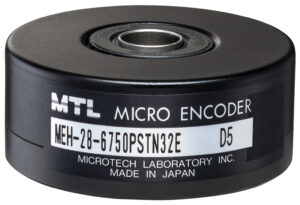

| MEH-28-P | 外径：φ40mm 高さ16.5mm 中空径φ8 分解能81000~648,000P/R |
 |

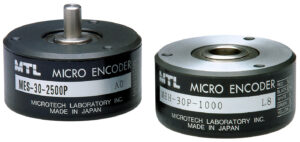

| MEH-30-P | 外径：φ44 高さ21.5mm 中空径φ10(8,12もあり) 分解能40~216,000P/R フォローシャフトオプションあり |
 |

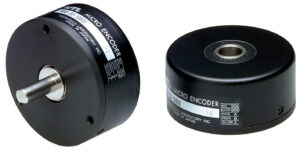

| MEH-50-P | 外径：φ65mm 高さ30mm 中空径φ16 分解能500~200,000P/R |
 |

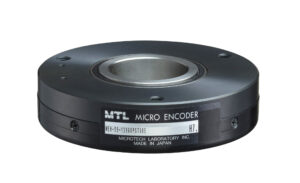

| MEH-59-P | 外径：φ70mm 高さ18mm 中空径φ25 分解能324,000~,648000P/R |
 |

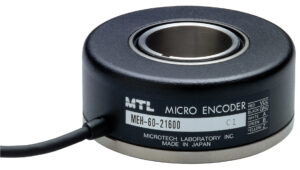

| MEH-60-P | 外径：φ74mm 高さ60mm 中空径φ30 フォローシャフトオプションあり |
 |

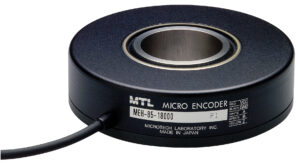

| MEH-85-P | 外径：φ100mm 高さ26~31mm 中空径φ48 分解能150~360,000P/R |
 |
MAシリーズ（アブソリュート式ロータリーエンコーダ） ▼
| 型式 | 仕様 | 製品図（クリックで製品詳細ページへ） |
|---|---|---|

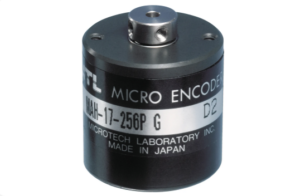

| MAH-17 | 外径：φ20mm 高さ21mm 中空径φ2 分解能8~10bit |
|

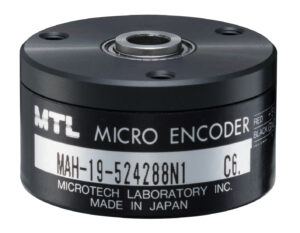

| MAH-19 | 外径：φ25mm 高さ18mm 中空径φ5 分解能15~18bit |
 |

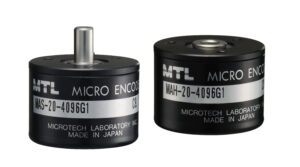

| MAH-20 | 外径：φ32mm 高さ24mm 中空径φ5 分解能9~12bit |
 |
| MAH-28 | 外径：φ40mm 高さ18mm 中空径φ8 分解能18bit~20bit |
 |
| MAH-36-20bit | 外径：φ46mm 高さ30mm 中空径φ10(7,8あり) 分解能18~20bit |
 |

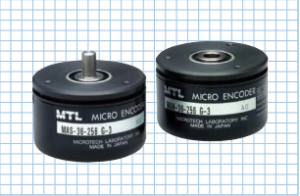

| MAH-36 | 外径：φ46mm 高さ30mm 中空径φ10(7,8あり) 分解能8~14bit |
|

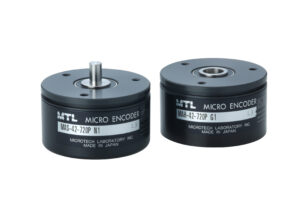

| MAH-42 | 外径：φ52 高さ30mm 中空径φ10 分解能8~12bit |
 |

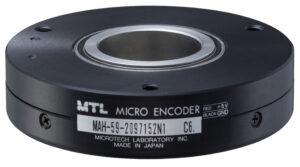

| MAH-59 | 外径：φ70mm 高さ18mm 中空径φ25 分解能19~21bit |
 |

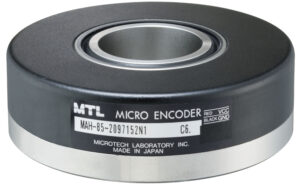

| MAH-85 | 外径：φ100mm 高さ31mm 中空径φ36 分解能18~21bit |
 |
| 多回転アブソリュートエンコーダ | ||

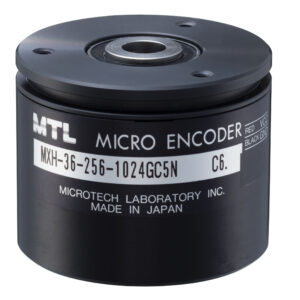

| MXH-36 | 外径：φ46mm 高さ37mm 中空径φ8 分解能 1回転 10bit 多回転 256回転 |
 |
