仕様・性能について
| 胴径 | φ40mm |
| 胴長 | 31.5/37.5/43.5mm |
| 最大トルク | 0.841/1.785/2.550Nm(3:1) 2.138/4.536/6.480Nm(9:1) |
| 最高速度 | 150rpm(3:1) 50(9:1) |
| 標準分解能 | 1,296,000P/R、20bit（シングルターン） |
| 中空径 | φ6mm(MDH型) |
| 型式 | MD－4006 | MD－4012 | MD－4018 |
| L1寸法 | 31.5 | 37.5 | 43.5 |
外形寸法図

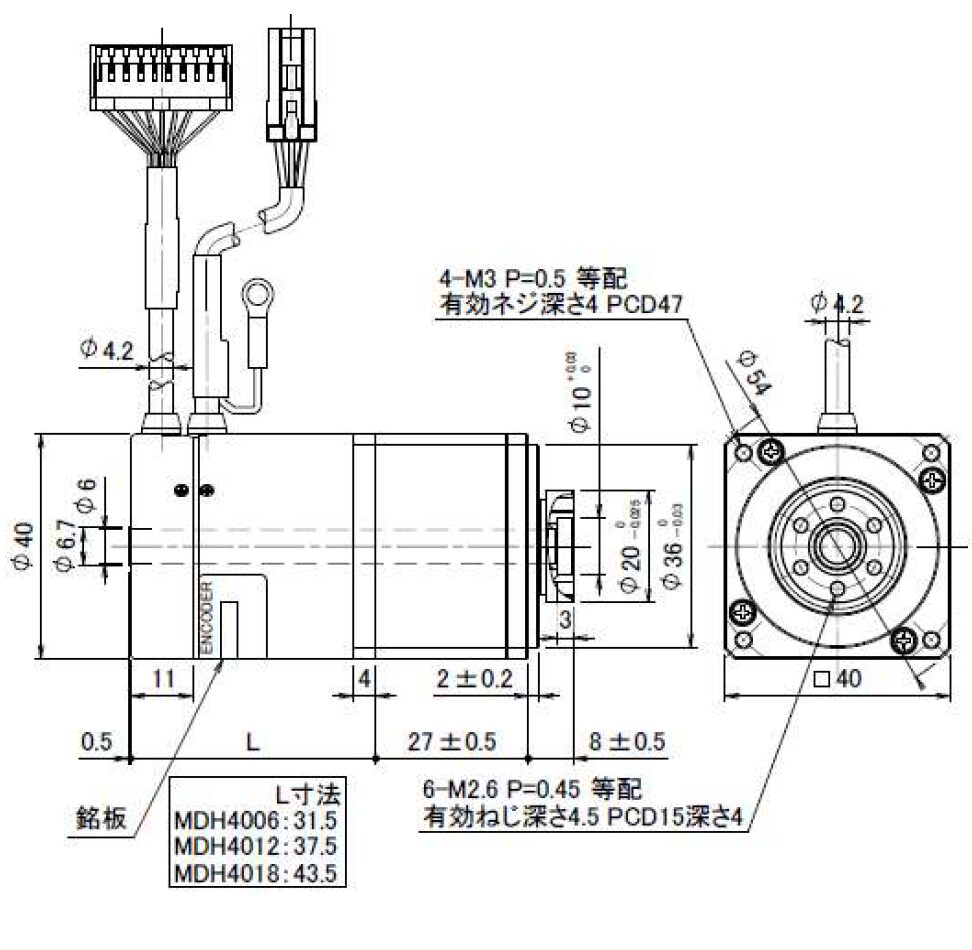

MDS-40◇◇-◼︎◼︎◼︎EG03SH

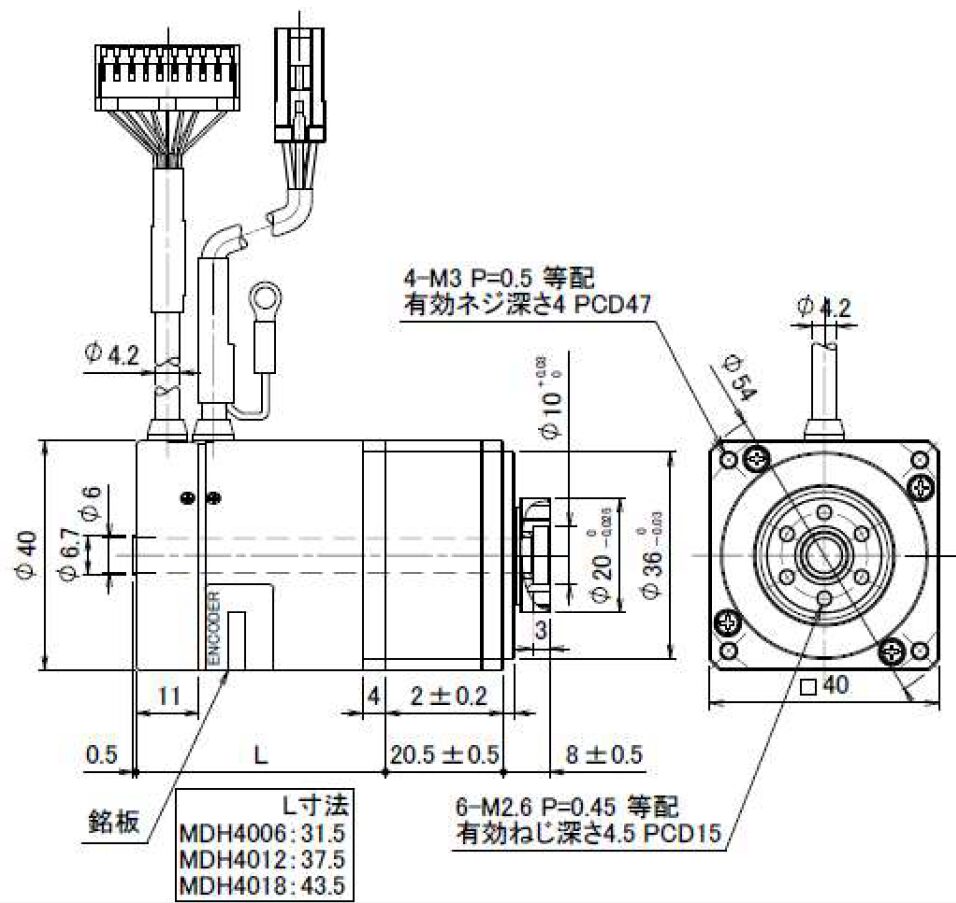

MDH-40◇◇-◼︎◼︎◼︎EG03SH

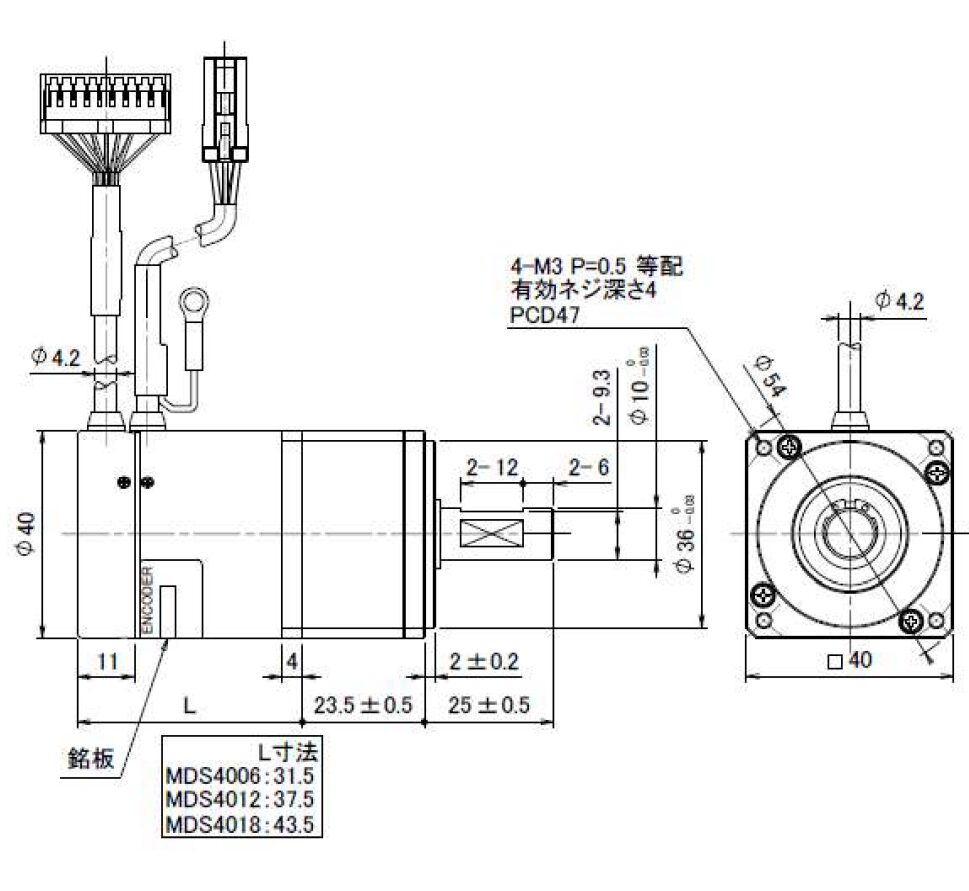

MDS-40◇◇-◼︎◼︎◼︎EG09SH

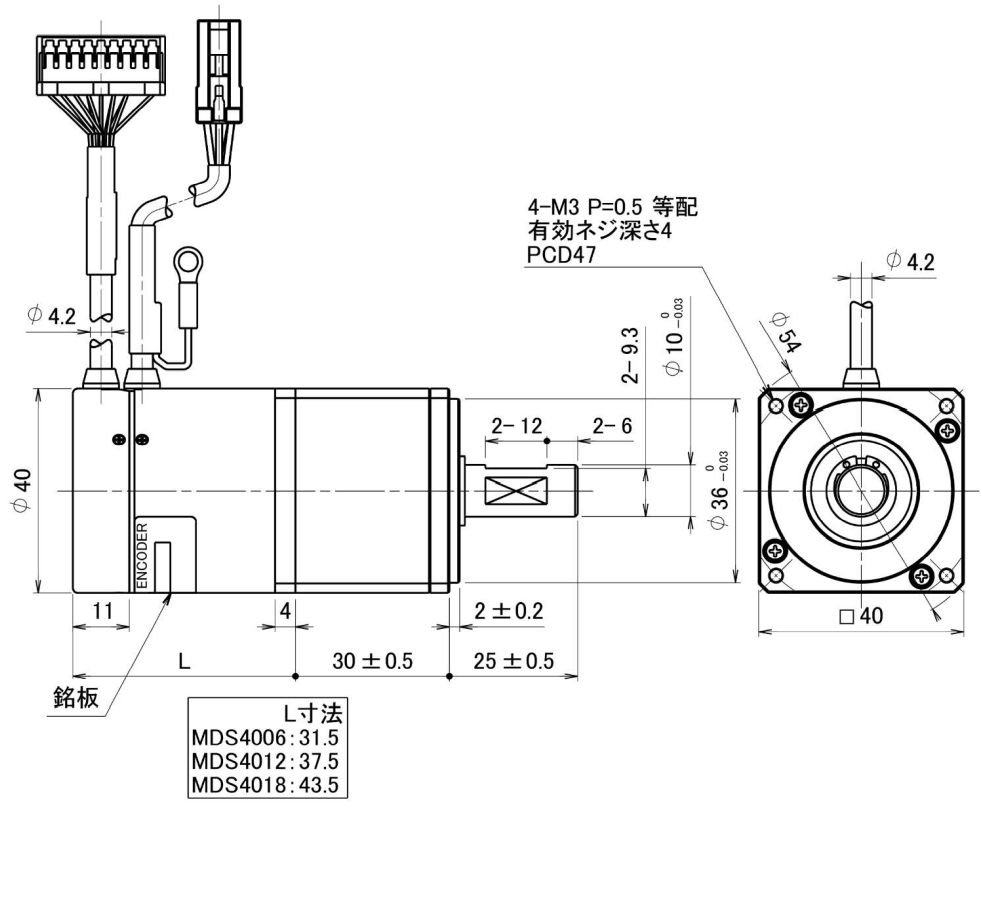

MDH-40◇◇-◼︎◼︎◼︎EG09SH
速度・トルク特性例
最高回転速度は、エンコーダーの応答周波数により制限され、エンコーダー分解能を低減することにより、速度領域をさらに高くすることができます。
| 単位 | MDS-4006 | MDH-4006 | MDS-4012 | MDH-4012 | MDS-4018 | MDH-4018 | |
| 供給電圧(ドライバ入力) | DCV | 24(※1)/48 | |||||
| 最高回転速度(※2) | rpm | 150(3:1) 50(9:1) | |||||
| 定格回転速度 | rpm | 150(3:1) 50(9:1) | |||||
| 瞬時最大トルク | Nm | 0.841(3:1) 2.138(9:1) | 1.785(3:1) 4.536(9:1) | 2.550(3:1) 6.480(9:1) | |||
| 連続ストールトルク | Nm | 0.306(3:1) 0.777(9:1) | 0.510(3:1) 1.296(9:1) | 0.28(3:1) 1.814(9:1) | |||
| 連続定格トルク | Nm | 0.255(3:1) 0.648(9:1) | 0.408(3:1) 1.036(9:1) | 0.586(3:1) 1.490(9:1) | |||
| 瞬時最大出力 | W | 14 | 27 | 40 | |||
| 瞬時最大パワーレート | kW/s | 50 | 39 | 140 | 120 | 180 | 160 |
| 瞬時最大電流 | Arms | 6.3 | 7.5 | 10 | |||
| 連続定格電流(※3) | Arms | 1.6 | 1.7 | 2.3 | |||
| 等価誘起電圧定数 | V/krpm | 6.1 | 10 | 11 | |||
| 等価トルク定数(at25℃) | Nm/Arms | 0.147(3:1) 0.375(9:1) | 0.244(3:1) 0.622(9:1) | 0.255(3:1) 0.648(9:1) | |||
| 線間電機子抵抗(at25℃) | Ω | 2.6 | 2.5 | 1.7 | |||
| 線間電機子インダクタンス | mH | 2.6 | 3 | 2 | |||
| ロータ磁極数 | P | 16 | |||||
| エンコーダ最高分解能(※4) | P/R | インクリメンタル：1,296,000(4逓倍後) アブソリュート：1,048,576(20bit) | |||||
| 慣性モーメントJ | g･m2 | 2.39×10^-6(3:1) 2.34×10^-6(9:1) | 3.97×10^-6(3:1) 3.92×10^-6(9:1) | 5.55×10^-6(3:1) 5.55×10^-6(9:1) | 2.95×10^-6(3:1) 2.89×10^-6(9:1) | 4.52×10^-6(3:1) 4.46×10^-6(9:1) | 6.10×10^-6(3:1) 6.04×10^-6(9:1) |
| 許容ラジアル荷重Fr | N | 180N(S) 250N(H) | |||||
| 許容アキシャル荷重Fa | N | 100N(S) 100N(H) | |||||
| 許容モーメント | Nm | 5.1 | 4.76 | 5.86 | 5.54 | 6.62 | 6.3 |
| 往復時繰り返し位置決め精度 | パルス | ±1 | |||||
| 質量 | kg | 0.345(3:1) 0.386(9:1) | 0.326(3:1) 0.365(9:1) | 0.395(3:1) 0.436(9:1) | 0.376(3:1) 0.415(9:1) | 0.435(3:1) 0.476(9:1) | 0.416(3:1) 0.455(9:1) |
| 推奨ドライバ | MC-200-7220 / MC-200C-6018 | ||||||
| 基準ヒートシンク | 150×150×8 アルミ | ||||||
- : 24Vでご使用される場合は瞬時最大トルクが変わりますので、お問い合わせください。
- : ご希望の回転速度がありましたらお問い合わせください。
- 連続定格電流は、周囲温度40℃において、基準ヒートシンクをモータに取付て測定したときの値です。
- ご希望の分解能がありましたらお問い合わせください。
駆動ドライバ・コネクタケーブル・接続オプション
| メーカ | ドライバ(アンプ)型式 | ケーブル | 電源 | 特徴 |
| MTL | MC-200-7220A | CCN1ケーブル(4.2)1M-TE CN2屈曲ケーブル(4.2)◯.7M CN3屈曲ケーブル(4.2)◯.7M | DC24/48V | パルス列、USB |
| MC-200-7220D | 同上 | DC24/48V | SPI通信、USB | |
| MC-200C-6018D | 同上 | DC24/48V | SPI通信、USB | |
| 三菱電機 (コラボカタログ) | MR-J4W2-0303B6-MX940J〇〇 | CN2屈曲ケーブル(4.2)0.2M-(CF) CN3屈曲ケーブル(4.2)0.2M-TE(DC) | DC48V | SSCNETⅢ/H、二軸一体 |
| MR-J4-〇〇A-RJJ001 | CN2屈曲ケーブル(4.2)0.2M-(CF) CN3屈曲ケーブル(4.2)0.2M-TE(AC) | AC200V | パルス列、コラボ専用特注品 | |
| MR-J4-〇〇B-RJJ001 | CN2屈曲ケーブル(4.2)0.2M-(CF) CN3屈曲ケーブル(4.2)0.2M-TE(AC) | AC200V | SSCNETⅢ/H、コラボ専用特注品 | |
| MR-J5-〇〇A-RJ MR-J5-〇〇B-RJ MR-J5-〇〇G-RJ | CN2屈曲ケーブル(4.2)0.2M-(CF) CN3屈曲ケーブル(4.2)0.2M-TE(AC) | AC200V | パルス列 ,SSCNETⅢ/H , CC-LInk、標準モデル | |
| パナソニック (コラボカタログ) | MVDL◯B◯◯ | CN2屈曲ケーブル(4.2)0.2M-(CF) CN3屈曲ケーブル(5.6)0.2M-JST(MINAS) | DC48V | RTEX |
| M◯DLT◯5◯M | CN2屈曲ケーブル(4.2)0.2M-(CF) CN3屈曲ケーブル(5.6)0.2M-JST(MINAS) | AC200V | RTEX,多機能タイプ | |
| M◯DLT◯5◯M | CN2屈曲ケーブル(4.2)0.2M-(CF) CN3屈曲ケーブル(5.6)0.2M-JST(MINAS) | AC200V | EtherCAT , 多機能タイプ |
- : 三菱電機社、パナソニック社のアンプは弊社より販売はしておりません。各社代理店にご相談ください。
- : 三菱電機J4コラボはインクリメンタルエンコーダのμDDモータのみ対応可能です。
| MC-200-7220A(※1)/MC-200-7220D/MC-200C-6018D(※2) | ||
| 仕様 | 型式 | ケーブル長 |
| 電源用コネクタケーブル | CN1ケーブル(4.2)1M-TE | 1.0m |
| モータ線延長コネクタケーブル | CN2屈曲ケーブル(4.2)0.7M | 0.7m |
| CN2屈曲ケーブル(4.2)2.7M | 2.7m | |
| CN2屈曲ケーブル(4.2)4.7M | 4.7m | |
| エンコーダ線延長コネクタケーブル | CN3屈曲ケーブル(4.2)0.7M | 0.7m |
| CN3屈曲ケーブル(4.2)2.7M | 2.7m | |
| CN3屈曲ケーブル(4.2)4.7M | 4.7m | |
| miniUSBケーブル | CN5ケーブル | 1.0m |
- : MC-200-7220AのCN4コネクタ・ケーブルはユーザにてご用意願います。(コネクタ型式：10136-3000 PE)
- : MC-200CのCN1/CN4コネクタケーブル、CN2/CN3の変換コネクタケーブルは付属致します。
オプション使用例
MC-200-7220A
MC-200-7220D
MC-200C-6018D
