DD（ダイレクトドライブ）モータとは
DDモータとは？
ギアレスでの使用に特化した高加速・高位置決めが特徴のサーボモータです。
DDモータとは減速機構を使用せず駆動(ダイレクトドライブ)させることを前提としてるため、
一般的なサーボモータと比較して低速・高トルクを特徴としています。
また、搭載しているセンサは高精度位置決めに特化し、高負荷軸受けを標準採用することで
軸負荷をダイレクトに受けることが可能です。微細な位置決め・静音性が求められる装置に最適なギアレス駆動が可能になります。
ギアレス駆動とは?
文字通りギアを使用しないで駆動させる構造のことです。
バックラッシや減速機のメンテナンスを排除することができます

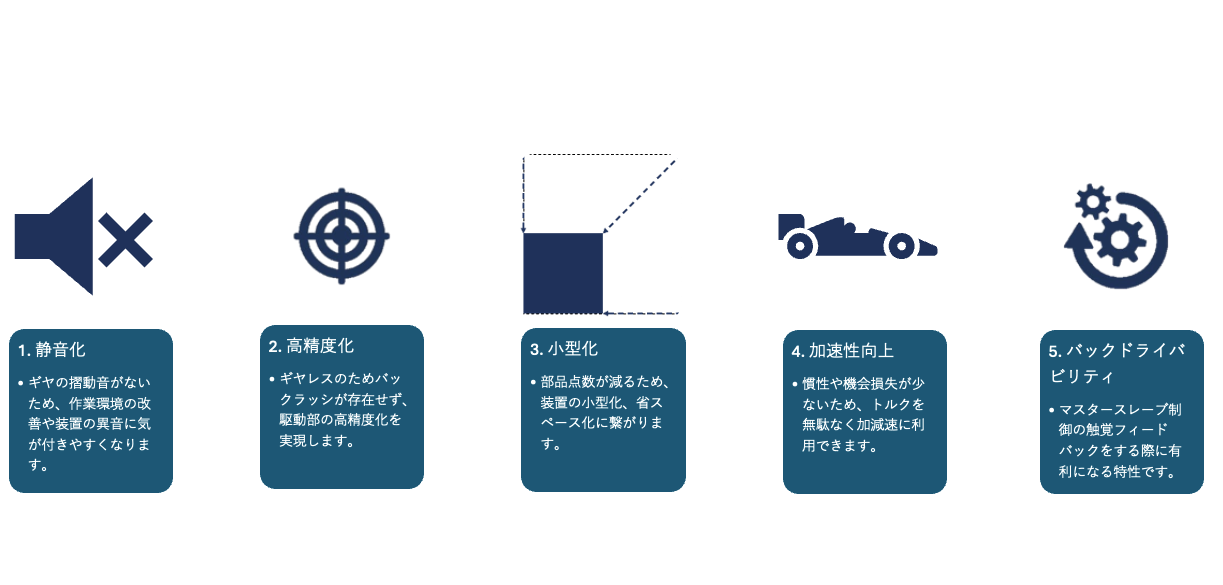

ギアレスにすることによる主な効能

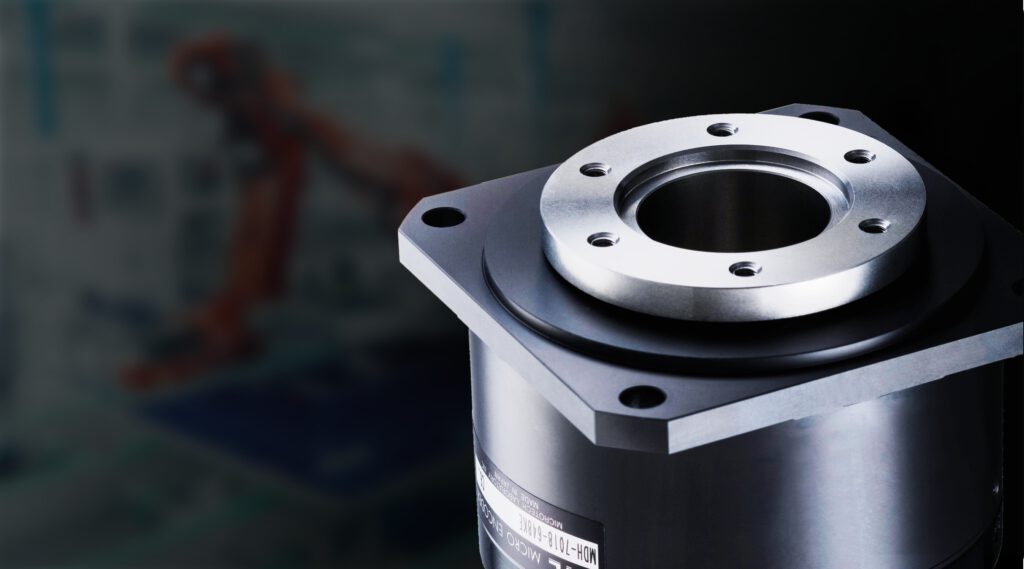

μDDモータとは？
世界最小のダイレクトドライブモータです！
ロータリーエンコーダ専業メーカならではの特徴があります。
従来のDDモータの良さを残しつつ、小型中空化を実現しております。
高トルク
従来のACサーボモータと比較して
約５倍のトルク密度
超小型
従来のDDモータと比較して
世界最小クラス
中空軸
サーボモータ業界トップクラスの
中空率35％

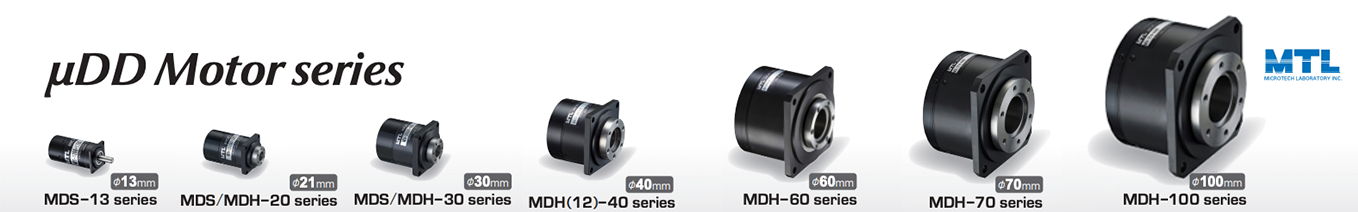

製品ラインナップ
小型のダイレクトドライブモータを豊富に取り揃えております
現場課題の３ロスを解消します
- 1. 機械部品減少：省スペース化、高精度、静音化
2. 工数減少：カスタム可能、シンプルな組み込み
3. ギアベルトなし：低発塵、バックドライバビリティUP
μDDモータの導入事例・カスタマイズ事例
採用事例
ウエハ反転機構
ギアレス構造により振動やバックラッシがなく、繊細なウエハを確実かつスムーズに反転可能。装置全体の軽量化、省スペース化にも貢献し、半導体製造工程での高い生産性と安定性を支えています。
カスタマイズ事例
μDDモータ中空軸内タップ加工
MDH-30シリーズの中空軸内にM5×0.8タップを切りました。
このタップを利用してロータリージョイントの接続が可能です。
採用業界
半導体装置
主に後工程での採用。中空構造とカスタマイズ性で痒い所に手が届くモータ。
＜パンフレットダウンロード＞
ライフサイエンス
限られたスペースで高精度な回転制御を実現。省スペース試験装置に採用。
光学開発
レーザーアッテネータを同軸上で構築したり、ジンバルのパンチルトに高精度な中空モータが最適
ロボット開発
小型高トルクでロボット自体も小型化できる上、中空大口径なためケーブル配線も楽になる
大学・研究機関
触覚フィードバックを伴う制御において、バックドライバビリティの高さが評価されています。
よくある質問
Q μDDモータはどのような種類のモータでしょうか
A ACサーボモータです。ドライバ電源電圧はDCですが、内部は三相PMロータです。超低速～高速まで滑らかな位置速度制御や、高精度電流制御が可能です。
Q μDDモータはなぜ高精度位置決めが可能なのでしょうか
A MTLのモータコアは他社の一般的なモータに比べてスロットを細かく分割しております。また一体設計しているエンコーダの分解能が高く、より細かい位置を監視している為に高精度の位置決めが可能となっています。
Q μDDモータを使用した装置の特長として「静音性」とあるが、なぜ静かになるのでしょうか。
A モータの高回転による機械的な摩擦音や減速機による摩擦の摺動音は、ダイレクトドライブ機構にて装置を製作されることでなくなるためです。
Q 既存のモータと置き換えできますか
A MTL製ドライバを使用したトルク・電流・速度それぞれの制御が可能な他、三菱電機製 MELSERVO-J5 やパナソニック製 MINASシリーズとも接続可能です。具体的な選定についてはお問いあわせください
Q 従来モータとの比較表はありますか？
A 従来のモータ＋ギアのアクチュエーターとの比較は以下の通りです。
| 項目 | 従来モータ＋ギア | μDDモータ |
| バックラッシ | 発生あり | なし |
| 設置スペース | 大きくなりがち | 小型化可能 |
| 静音性 | 摩擦音あり | 非常に静か |
| メンテナンス | 摩耗品あり | ほぼ不要 |
μDDモータ安心してご使用いただける３つのサポート
①選定サポート
お問合せいただきましたら専属担当が付き選定サポートいたします。
モータ選定、ドライバ選定はこちらから
納入までの流れ
標準品
- お問い合わせ
- 基本仕様確認
- 形式選定
- お見積
- ご発注
- 納期
- 出荷 / 納入
- アフターサービス
カスタム品
- お問い合わせ
- 要求仕様確認
- 設計・カスタム対応
- お見積（設計検討費含む）
- ご発注（設計費・試作費）
- 試作 → 評価
- 量産仕様確定 → 本発注
- 納品
- アフターサービス
②チューニングサポート
・オートチューニング機能 導入手順と実力値はこちら
（2024年リリース）
・マニュアルチューニングでさらに最適設定
チューニングレシピ、手順はこちら（ユーザ登録必須です）
MTLエンジニアによる有料チューニング申し込みはこちら
・ユーザ様が使い慣れたドライバーでも使用いただけます。
対応メーカーはこちら
③アフターサービス
ハードウエアは多くのテストを合格した製品を厳密な品質保証体制によって管理されています。
万一初期不良でも無償交換致します。
アフターサービスは、修理対応、不調の原因解析の2つになります。
保証範囲について
下記保証期間内において、当社の責任による故障が発生した場合は、当該品の無償修理または無償交換を行います。
なお、保証は納入品単位の保証であり、交換作業に伴う経費（作業工賃など）や損害賠償などにつきましては、当社負担範囲外とさせていただきます。
保証が適用されない場合について
点検作業の結果、商品の故障ではなく取扱い説明や外部の影響と判明した場合は、保証期間中でも有料となります。
保証期間
使用開始後1年以内（ただし、納入後1.5年以内）
