仕様・性能について
| 胴径 | φ21mm |
| 胴長 | 31.5/37.5/43.5mm |
| 最大トルク | 102/229/331mN･m(3:1) 259/583/842mN･m(9:1) |
| 最高速度 | 1,000rpm(3:1) 333rpm(9:1) |
| 標準分解能 | 288,000P/R、18bit（シングルターン） |
| 中空径 | φ2.6mm(MDH型インクリのみ貫通) ※1 |
| 型式 | MD-2006 | MD-2012 | MD-2018 |
| L1寸法 | 31.5 | 37.5 | 43.5 |
- ※MDH(中空フランジ軸タイプ)のアブソリュートエンコーダ仕様のモータには、貫通穴は空いておりません。
外形寸法図

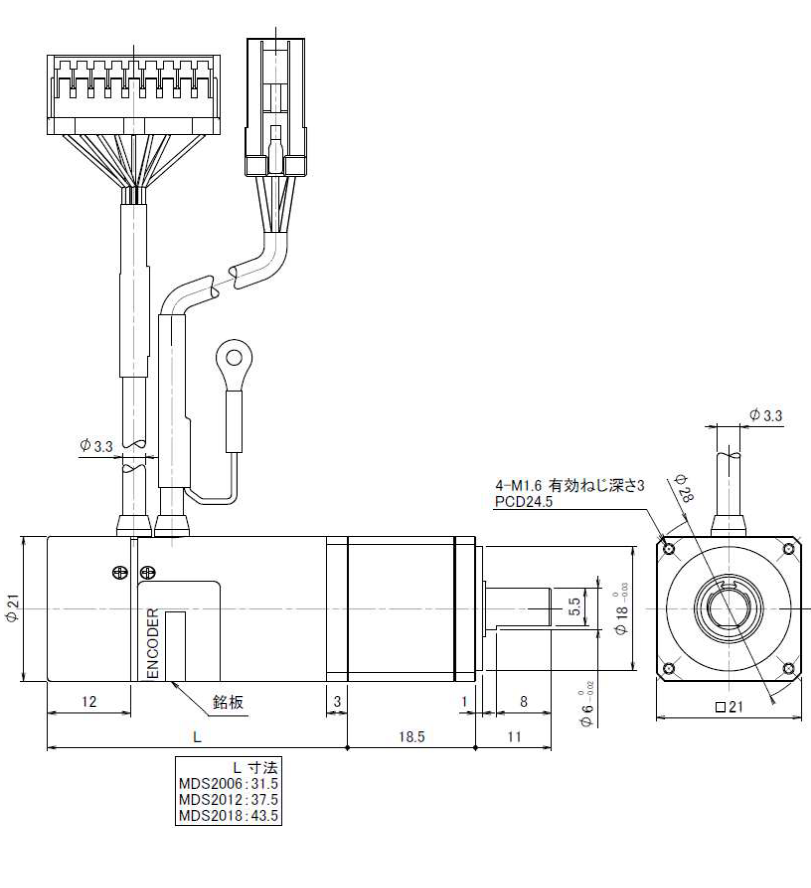

MDS-20◇◇-◼︎◼︎◼︎EG03SS

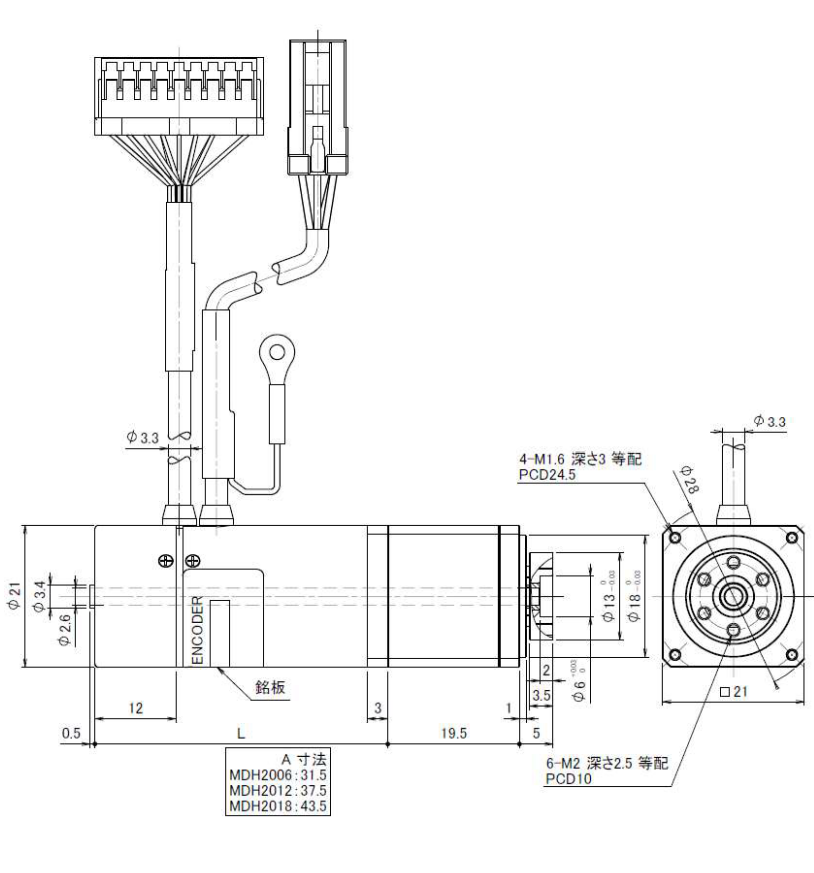

MDH-20◇◇-◼︎◼︎◼︎EG03SS

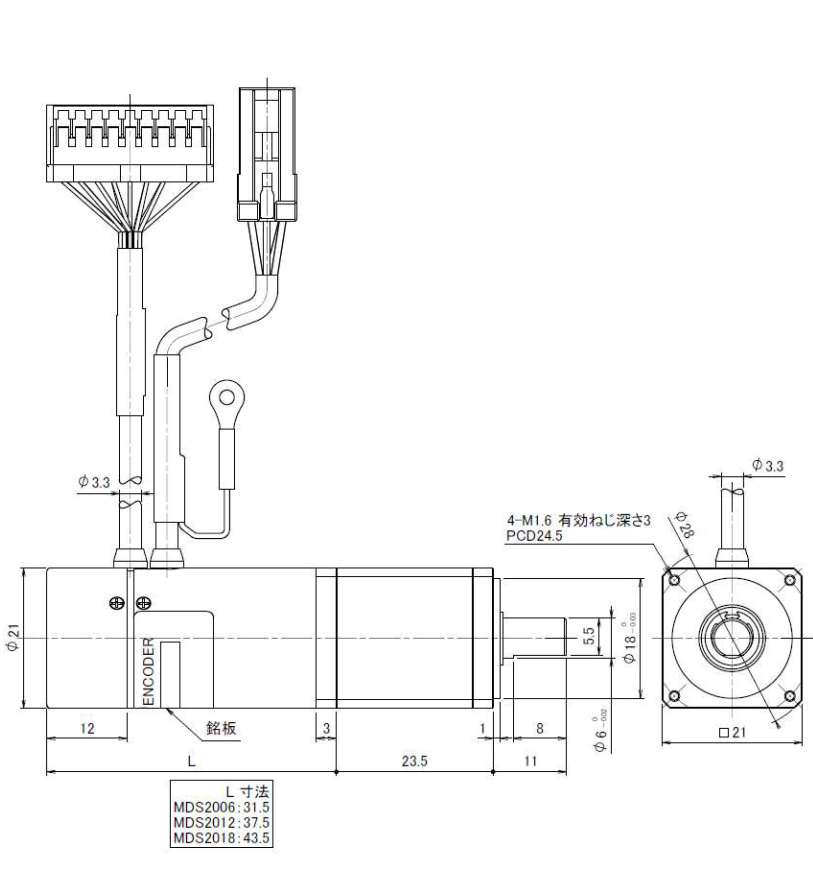

MDS-20◇◇-◼︎◼︎◼︎EG09SS

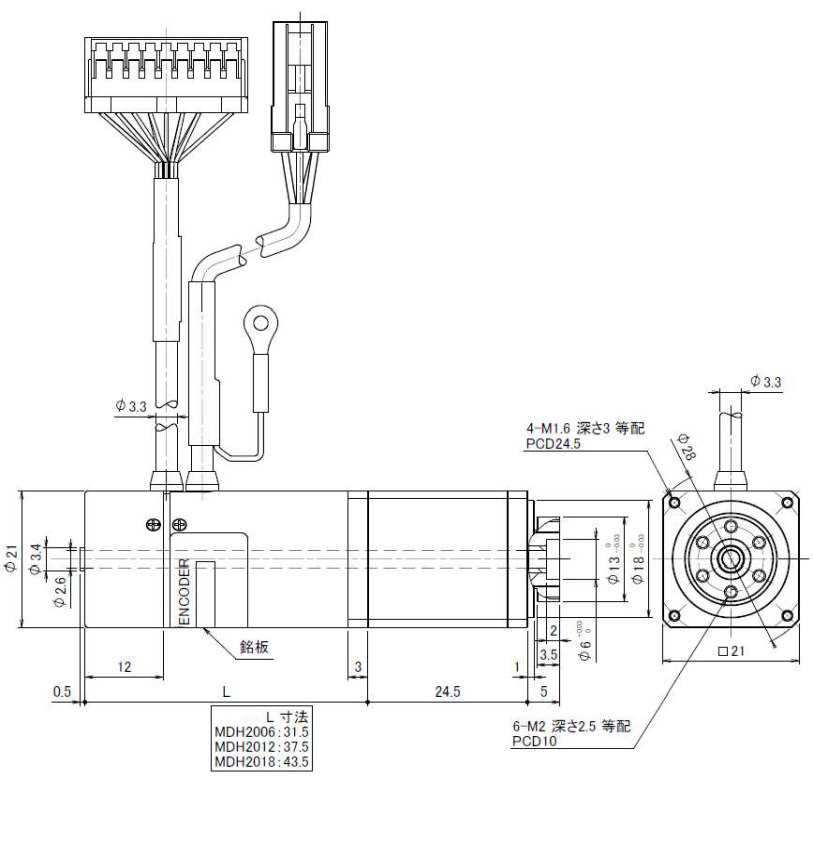

MDH-20◇◇-◼︎◼︎◼︎EG09SS
速度・トルク特性例
最高回転速度は、エンコーダーの応答周波数により制限され、エンコーダー分解能を低減することにより、速度領域をさらに高くすることができます。
| 単位 | MDS-2006 | MDH-2006 | MDS-2012 | MDH-2012 | MDS-2018 | MDH-2018 | |
| 供給電圧 （ドライバ入力） | DCV | 24(※1)/48 | |||||
| 最高回転速度 (※2) | rpm | 1,000 (3:1) 333 (9:1) | |||||
| 定格回転速度 | rpm | 500rpm(3:1) 166rpm(9:1) | |||||
| 瞬時最大トルク | Nm | 0.102(3:1) 0.259(9:1) | 0.229(3:1) 0.583(9:1) | 0.331(3:1) 0.842(9:1) | |||
| 連続ストールトルク | Nm | 0.043(3:1) 0.110(9:1) | 0.076(3:1) 0.194(9:1) | 0.102(3:1) 0.259(9:1) | |||
| 連続定格トルク | Nm | 0.035(3:1) 0.090(9:1) | 0.066(3:1) 0.168(9:1) | 0.076(3:1) 0.194(9:1) | |||
| 瞬時最大出力 | W | 5.0 | 10 | 17 | |||
| 瞬時最大パワーレート | kW/s | 19 | 15 | 62 | 43 | 99 | 65 |
| 瞬時最大電流 | Arms | 2.6 | 4.3 | 5.6 | |||
| 連続定格電流 （※3） | Arms | 1.1 | 1.2 | 1.4 | |||
| 等価誘起電圧定数 | V/krpm | 1.6 | 2.5 | 2.4 | |||
| 等価トルク定数（at 25℃） | Nm/Arms | 0.015 | 0.024 | 0.023 | |||
| 線間電機子抵抗(at25℃) | Ω | 3.5 | 2.2 | 1.9 | |||
| 線間電機子インダクタンス | mH | 1.1×10^-3 | 7.9×10^-4 | 8.2×10^-4 | |||
| ロータ磁極数 | P | 10 | |||||
| エンコーダ最高分解能(※4) | P/R | インクリメンタル：288,000(4逓倍後) アブソリュート：262,144(18bit) | |||||
| 慣性モーメントJ | g･cm^2 | 8.13×10^-8(3:1) 7.87×10^-8(9:1) | 1.54×10^-7(3:1) 1.50×10^-7(9:1) | 1.27×10^-7(3:1) 1.24×10^-7(9:1) | 1.99×10^-7(3:1) 1.95×10^-7(9:1) | 1.72×10^-7(3:1) 1.69×10^-7(9:1) | 2.44×10^-7(3:1) 2.40×10^-7(9:1) |
| 許容ラジアル荷重Fr | N | 60(S)/100(H) | |||||
| 許容アキシャル荷重Fa | N | 100(S)/60(H) | |||||
| 許容モーメント | Nm | 1.3 | 1.2 | 1.5 | 1.5 | 1.8 | 1.7 |
| 往復時繰り返し位置決め精度 | パルス | ±1 | |||||
| 質量 | kg | 0.109(3:1) 0.113(9:1) | 0.117(3:1) 0.121(9:1) | 0.121(3:1) 0.125(9:1) | 0.129(3:1) 0.133(9:1) | 0.141(3:1) 0.145(9:1) | 0.149(3:1) 0.153(9:1) |
| 推奨ドライバ | MC-200-7220 / MC-200C-6018 | ||||||
| 基準ヒートシンク | 100×100×5 アルミ | ||||||
- : 24Vでご使用される場合は瞬時最大トルクが変わりますので、お問い合わせください。
- : ご希望の回転速度がありましたらお問い合わせください。
- 連続定格電流は、周囲温度40℃において、基準ヒートシンクをモータに取付て測定したときの値です。
- ご希望の分解能がありましたらお問い合わせください。
駆動ドライバ
| メーカ | ドライバ(アンプ)型式 | インターフェイス | 電源 | 特徴 |
| MTL | MC-200-7220A | パルス列、USB | DC24V | 小型汎用 |
| MC-200-7220D | SPI通信、USB | DC24V | 小型汎用 | |
| MC-200C-6018D | SPI通信、USB | DC24V | 超小型 | |
| 三菱電機 | MR-J4W2-0303B6-MX940J〇〇 | SSCNETⅢ/H | DC24V | 2軸一体型 |
| パナソニック | MMDHT2C09NL1 | RTEX | DC24V | 小型 |
- : 三菱電機社、パナソニック社のアンプは弊社より販売はしておりません。各社代理店にご相談ください。
- : 三菱電機J4コラボはインクリメンタルエンコーダのμDDモータのみ対応可能です。
コネクタケーブル・接続オプション
| MC-200-7220A(※1)/MC-200-7220D/MC-200C-6018D(※2) | ||
| 仕様 | 型式 | ケーブル長 |
| 電源用コネクタケーブル | CN1ケーブル(4.2)1M-TE | 1.0m |
| モータ線延長コネクタケーブル | CN2屈曲ケーブル(4.2)0.7M | 0.7m |
| CN2屈曲ケーブル(4.2)2.7M | 2.7m | |
| CN2屈曲ケーブル(4.2)4.7M | 4.7m | |
| エンコーダ線延長コネクタケーブル | CN3屈曲ケーブル(4.2)0.7M | 0.7m |
| CN3屈曲ケーブル(4.2)2.7M | 2.7m | |
| CN3屈曲ケーブル(4.2)4.7M | 4.7m | |
| miniUSBケーブル | CN5ケーブル | 1.0m |
- : MC-200-7220AのCN4コネクタ・ケーブルはユーザにてご用意願います。(コネクタ型式：10136-3000 PE)
- : MC-200CのCN1/CN4コネクタケーブル、CN2/CN3の変換コネクタケーブルは付属致します。
オプション使用例
MC-200-7220A
MC-200-7220D
MC-200C-6018D
